自動車のEV化やパワートレインの電動化・高出力化に伴い、さらなる高強度化と圧倒的な静粛性が求められるヘリカルギヤ（はすば歯車）。しかし、製造現場では「切削加工による膨大な材料ロスと加工時間」「次世代ユニットが求める究極の歯元強度の確保」など、コストと性能の両面で従来の工法が限界を迎えつつあります。

本記事では、これら切削の限界を打破し、高強度と優れたコストパフォーマンスを両立する「冷間鍛造化」のメリットを徹底解説。ヤマナカゴーキンが実践する、高度なCAE解析や独自の金型設計を駆使した手戻りのない開発プロセスと、高精度な量産化を実現する具体的なアプローチをご紹介します。

ヘリカルギヤ（はすば歯車）とは？基礎知識と主な用途・製造方法

ヘリカルギヤ（はすば歯車）は、歯筋が軸に対して斜め（螺旋状）に切られた歯車です。平歯車と比較して「歯筋が斜めであるため、複数の歯が同時に噛み合う」ため、動力伝達がスムーズで、騒音や振動を劇的に抑えられるのが特徴です。一方で、回転時に軸方向の力（スラスト荷重）が発生するという特性もあります。
主な用途としては、自動車のトランスミッション、EV（電気自動車）用減速機、ステアリング機構、産業用ロボットなどが挙げられます。工法としては、主に円筒状の素材からホブ盤などで歯を削り出す「切削」が主流とされています。

EV化で変化するヘリカルギヤの最新トレンドと「切削」の課題

現在、自動車業界を中心としたパワートレインの変革は、ヘリカルギヤに求められる役割を劇的に進化させています。その最たる要因が、急速に加速する「EV化」です。エンジン音という最大の騒音源が消失したEVにおいて、ギヤの噛み合いから発生するわずかなノイズは、車両の静粛性を左右する極めて重要な課題となりました。そのため、これまで以上に高精度かつスムーズな回転を実現するヘリカルギヤへの要求は、かつてないほど高まっています。

また、電動モーターの特性である「高回転・高出力化」に伴い、ヘリカルギヤ一枚あたりにかかる負荷は増大しています。これに対し、走行距離を伸ばすための「軽量化」への要求も、従来以上に厳しさを増しています。そのため、ヘリカルギヤには「これまで以上に小型でありながら、過酷なトルクに耐えうる高強度」という、一段と高い次元で相反するスペックが求められているのが現状です。

しかし、これらの高度な要求に対し、従来の「切削工法」は、大量の切粉を出すことによる材料ロスの多さや、複雑な歯形を削り出すための膨大な加工時間は、コストと環境負荷の両面で限界を迎えつつあります。さらに、金属の繊維組織（ファイバーフロー）を切断してしまう切削では、次世代の小型・高出力ユニットが求める「究極の歯元強度」を確保することが難しくなってきました。こうした背景から、精緻な歯形を維持しつつ、切削を凌駕する強度と圧倒的な生産性を両立できる「冷間鍛造」への工法転換が、今まさに業界の不可避なトレンドとなっているのです。

「切削」の限界を打破する「冷間鍛造」の優位性

切削から「冷間鍛造」への工法転換は、単なるコストダウンに留まらず、製品そのものの性能を底上げします。

比較項目	切削加工	冷間鍛造	鍛造化のメリット
材料歩留まり	低い （多量の切粉が発生）	極めて高い	材料費を 大幅に削減
歯元強度	金属組織が 分断される	金属組織が 分断されない（鍛流線）	歯元強度が向上し、 破損に強い
生産サイクル	長い （1枚ずつ削る）	圧倒的に短い	大量生産時の リードタイム短縮

冷間鍛造は、金属を削らずに圧力をかけて成形するため、材料ロスをほぼゼロに抑えるだけでなく、金属組織が途切れません。これにより、「コスト削減」と「切削品を凌駕する圧倒的な歯元強度」を同時に実現できます。

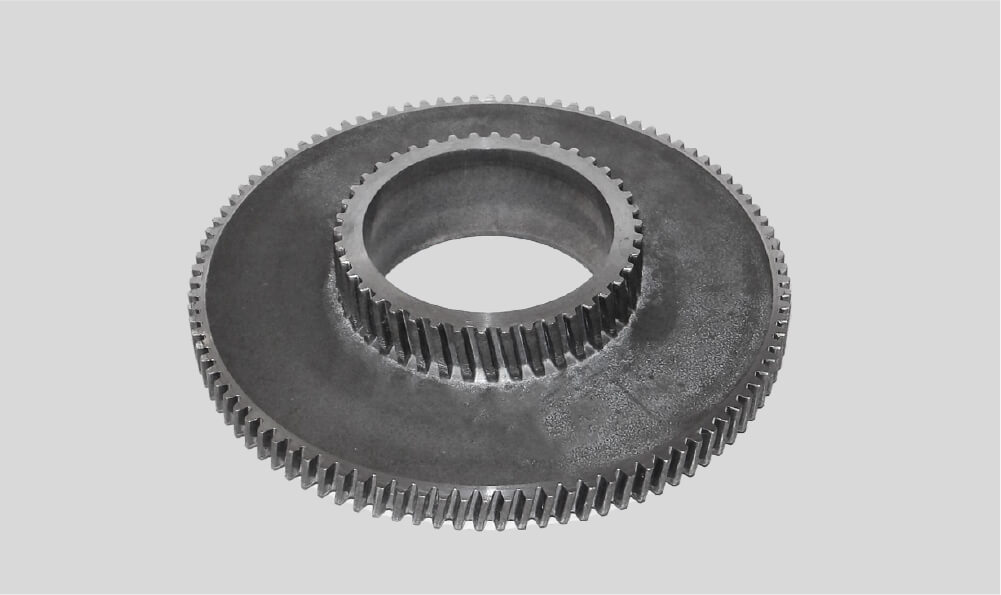

また、大小ギヤが合わさった「2段ギヤ」や「やまば歯車（ダブルヘリカルギヤ）」といった部品の場合、切削加工では別体構造にするか、シェーバー加工が必要となりコストが高くなります。一方で冷間鍛造の場合は、一体成形が可能なため、部品点数およびコストを削減できます。この点も冷間鍛造の大きな強みです。

高精度・長寿命を実現するヘリカルギヤ鍛造技術（ヤマナカゴーキン）

「鍛造化したいが精度が不安だ」「金型がすぐに壊れるのではないか？」と言った現場の懸念に対し、ヤマナカゴーキンは独自の「金型設計」と「解析技術」で応えます。

歯形精度と金型寿命の根幹を支える「ベース技術」

ヘリカルギヤの鍛造において、最も重要なのは金型形状（特に歯形導入部形状）の安定です。当社では以下の4点を徹底することで、高精度なヘリカルギヤ成形を実現しています。

解析による最適形状の特定

CAE解析を駆使し、材料流動をシミュレーション。流動を阻害せず、かつ精度を最大化する「材料流動に最適な形状」を導き出します。

設計通りの精密仕上げ

解析で導き出した複雑な形状を、寸分違わず金型として形にする高度な加工技術を保有しています。

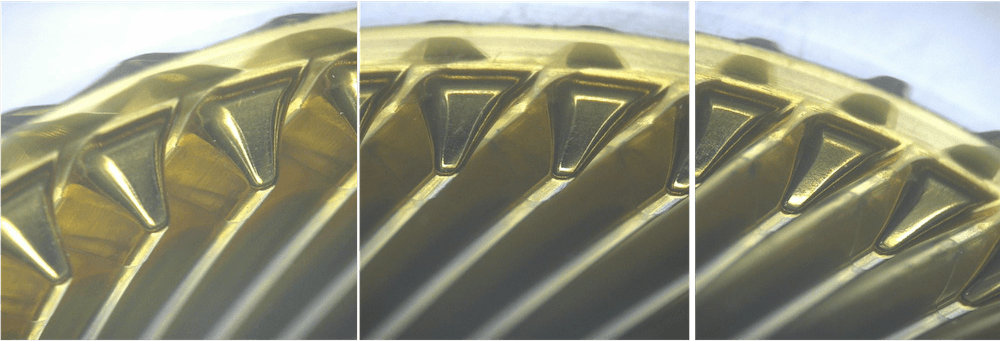

全歯の均一性

すべての歯が「同じ形状」「同じ面状態」であることを徹底し、個体差のない安定した成形を可能にします。

圧倒的な再現性

消耗品である金型をいつ、何型作っても「同じ形状」「同じ面粗度」で提供。量産ラインの安定化に直結する再現性を保証します。

CAE解析と豊富な実績に基づく最適な「工法選定」

お客様が求める部品形状、また保有している設備をしっかりとヒアリングしたうえで、過去の豊富な実績をもとに、最も効率的で高精度な工法を提案します。

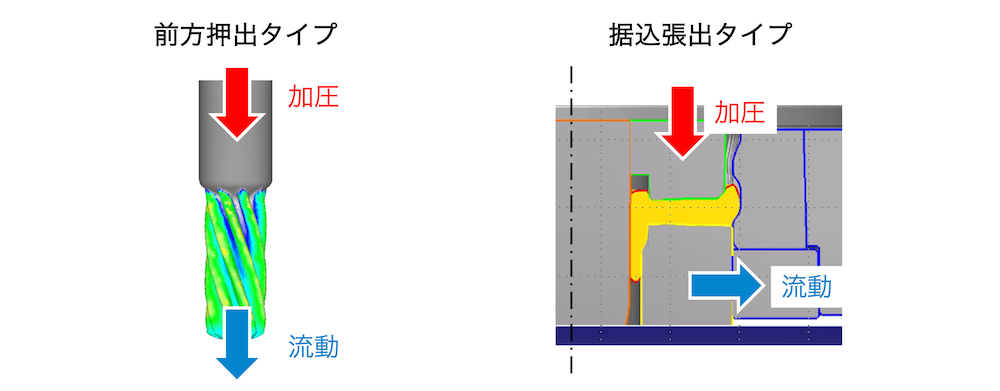

多様なアプローチ

「前方押出」「据え込み張出」といった基本工法に加え、背圧活用や閉塞鍛造など、難形状にも対応する最適な手法を選択します。

CAE解析の活用

ヘリカルギヤはねじれがあるため、鍛造時の材料流動が3次元的に複雑に変化します。当社では、最適なメッシュ（要素）分割技術を用いた高度なCAE解析により、金型内部での局所的な応力集中や、材料の「充填不足（ヒケ）」「巻き込み欠陥」を事前に可視化。試作前の段階で材料流動を完璧に把握することで、開発コストの削減と最短期間での量産立ち上げを実現します。

ヘリカルギヤ鍛造の成形対応範囲

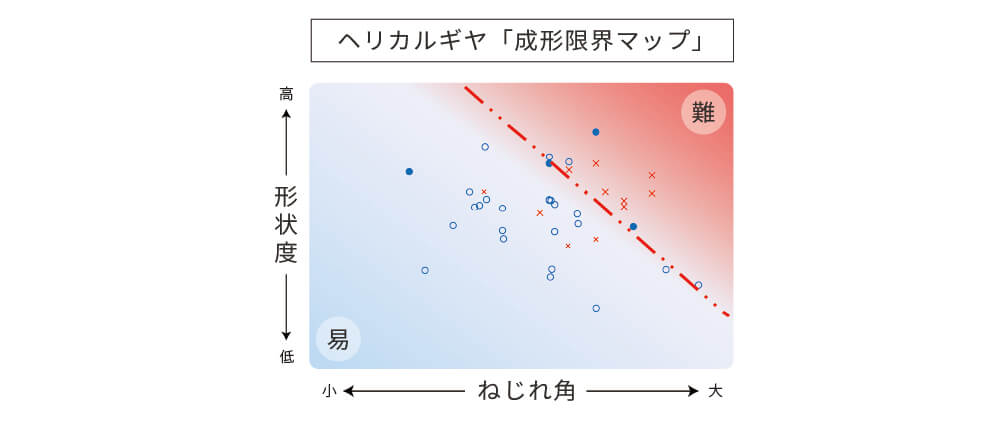

ヘリカルギヤの成形可否は、単に「ねじれ角」の数値だけでは決まりません。当社では、ねじれ角と形状特性に応じた独自の評価指標により成形難易度を判断し、最適な工程提案を図っています。

成形難易度の傾向と製品事例

ねじれ角が大きく形状特性が複雑になるほど、成形難易度は上がります。

難易度	代表的な部品例
高（困難）	MT（マニュアルミッション）、EV減速機（3軸タイプ） 軸受（ベアリング）により強固な保持が可能なユニット。歯面面積が大きく、高い伝達効率が求められる。
中	AT（オートマチック車）、EV減速機（遊星ギヤ） 構造上、過度なスラスト荷重を避けるため、比較的ねじれ角は緩やかになる傾向。
低（容易）	ラック＆ピニオン（ステアリング部品 ねじれ角が大きくても歯丈が低いため、材料流動が安定し、高精度な成形が可能。

上記の分類において難易度が高いとされる領域についても、当社では豊富な開発実績があります。また、ここに記載のない仕様や特殊な形状についても、蓄積したノウハウを活かした最適な工法を提案いたします。「成形は難しいだろう」と判断される前に、ぜひ一度お気軽にご相談ください。

新JIS等級に基づく厳格な歯車精度管理とトータル設計

当社では、金型製作から熱処理後に至るまで、新JIS等級に基づいた厳格な精度管理を行っています。単に作るだけでなく、「鍛造後の機械加工」を見据えた設計が当社の特徴です。

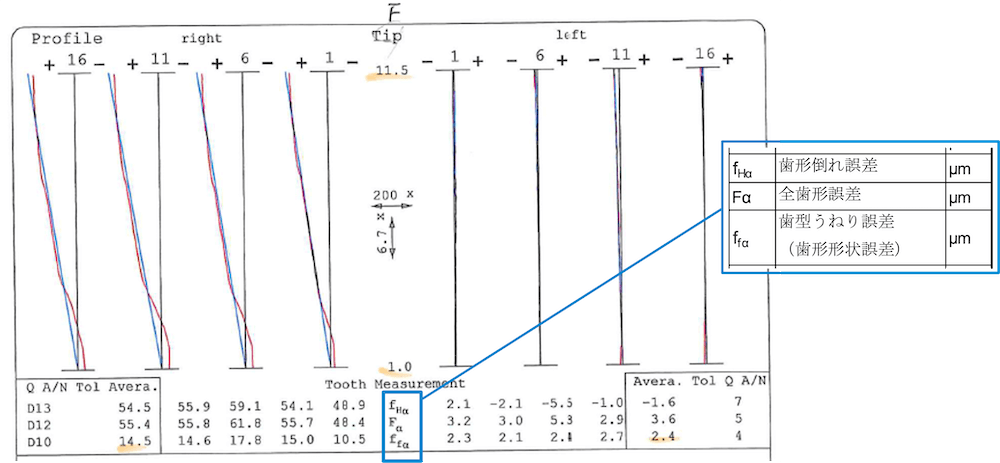

歯筋・歯形誤差の検査データ

超高精度三次元測定機（Leitz製）を用いた新JIS等級に基づく厳格な幾何公差・歯車精度管理を実施しています。他社では真似できないサブミクロン単位の保証体制を構築しています。

切削加工時の精度悪化を防ぐ「後工程連携」の考え方

鍛造品の精度測定において、後工程の切削加工は精度悪化の要因となります。
そこで当社では、「どこを基準に機械加工（内径加工など）をするか」をあらかじめ考慮して鍛造設計を進めています。あらかじめ後工程を計算に入れておくことで、切削後の大幅な等級悪化を防ぎ、最終製品としての精度を確保します。

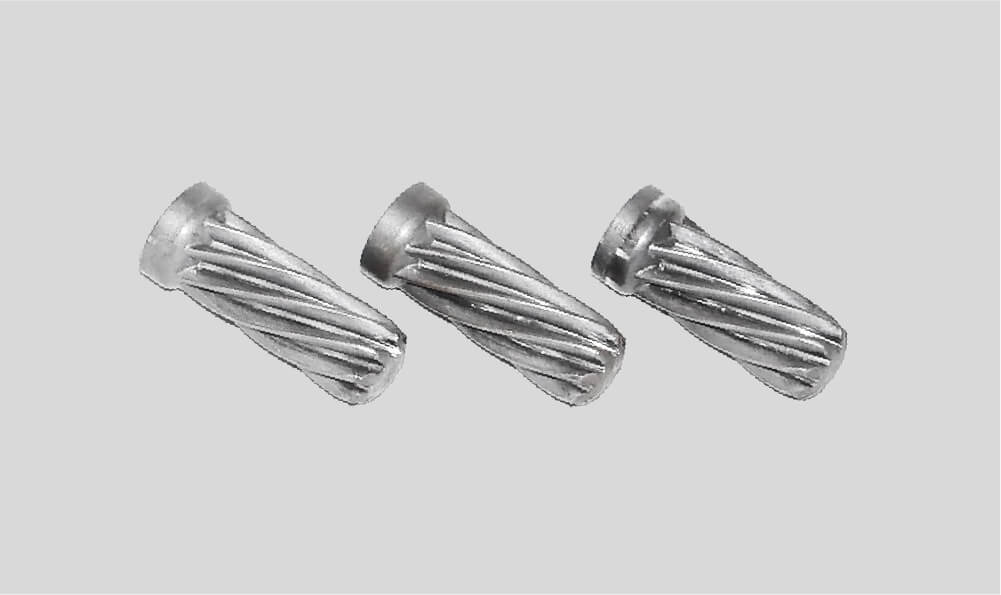

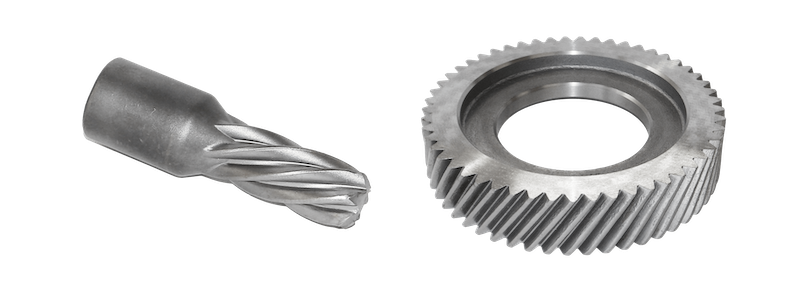

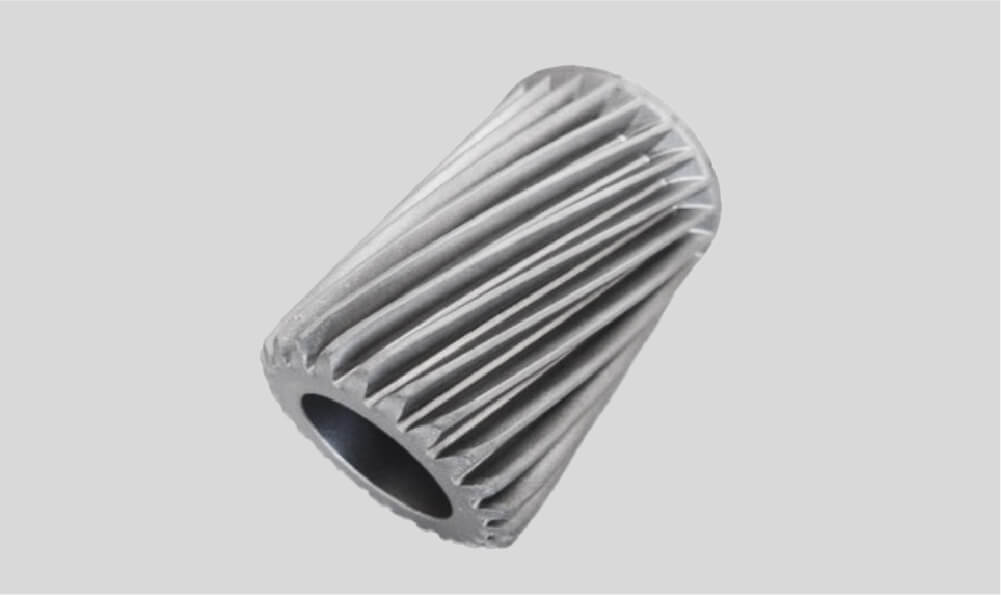

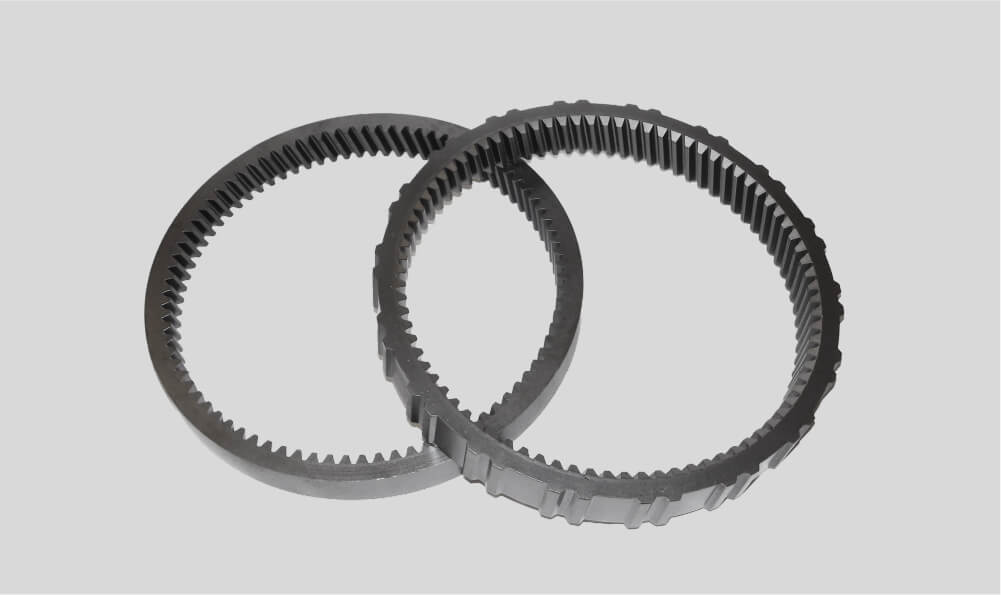

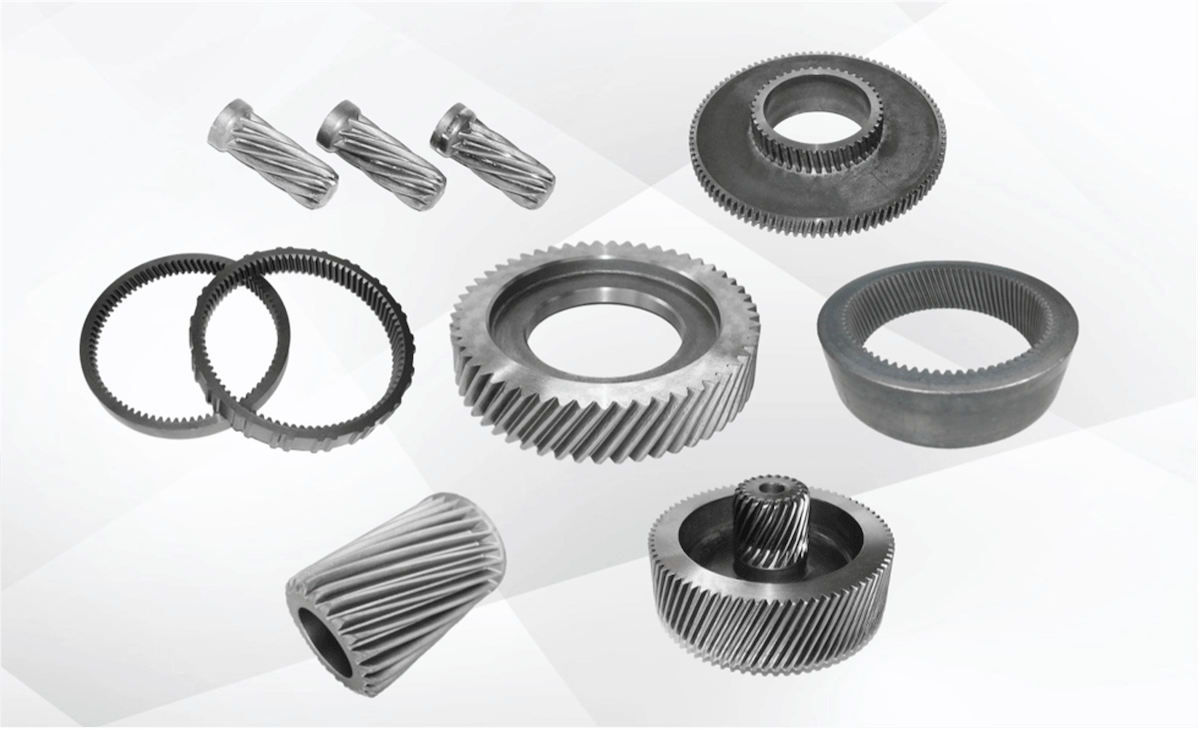

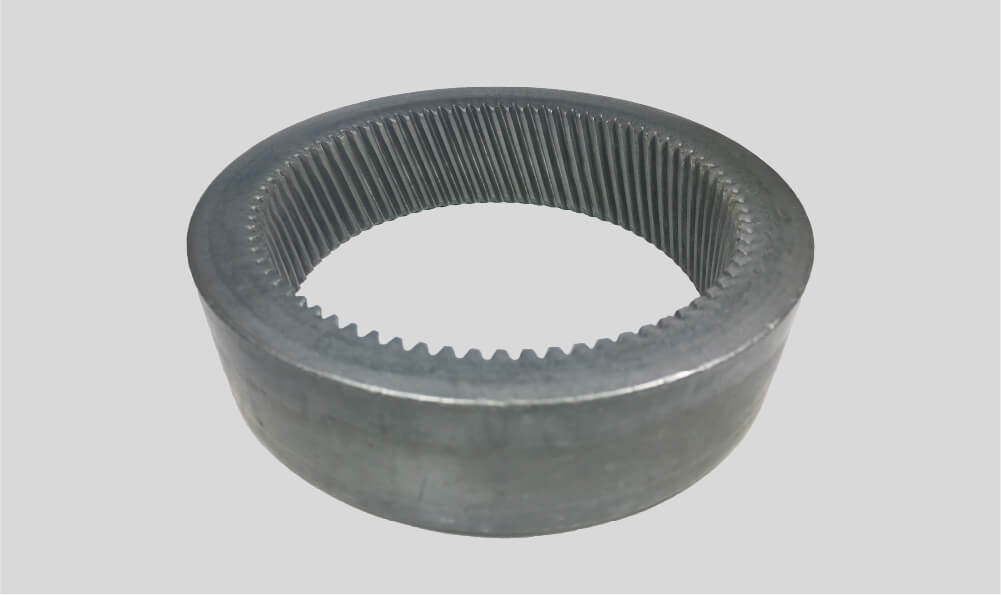

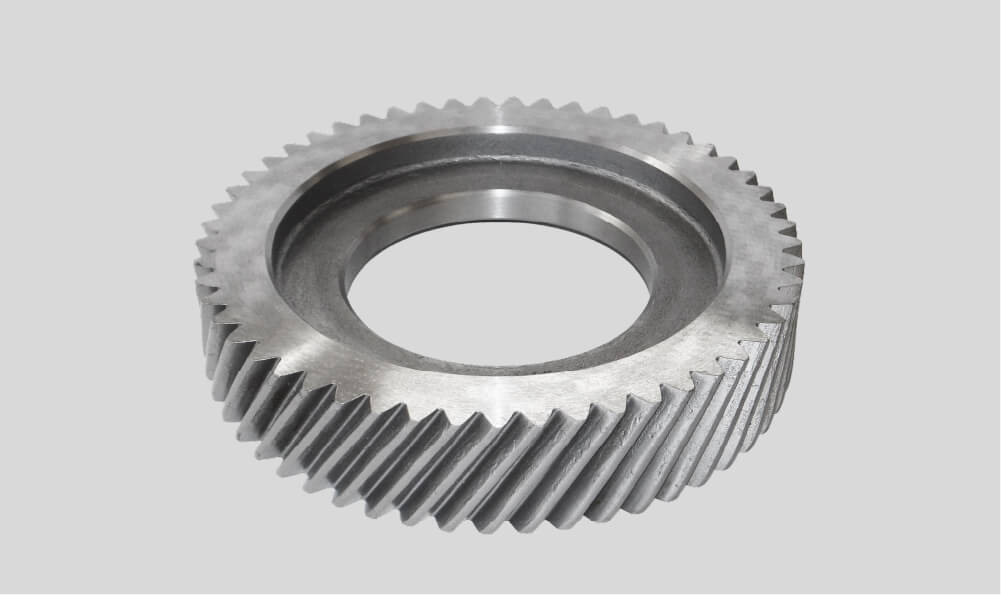

ヘリカルギヤ（はすば歯車）の鍛造開発実績・事例

当社の高度な鍛造技術は、自動車産業をはじめとする様々な分野のものづくりを支えています。ここでは、これまでの開発・製造実績の中から、代表的な事例をピックアップしてご紹介します。

ヘリカルギヤの鍛造化なら、ヤマナカゴーキンへご相談ください

ヘリカルギヤ（はすば歯車）の製造において、従来の「切削」から「冷間鍛造」への工法転換は、高精度化・静粛性の向上、そして圧倒的なコストパフォーマンスを実現するための鍵となります。
当社は、これまで培った高度な鍛造技術と独自のノウハウを活かし、難形状とされるヘリカルギヤの鍛造化に数多く挑戦し、成功を収めてまいりました。

「切削加工からの切り替えでコストを抑えたい」
「電動化に伴い、これまで以上の高精度・高強度なギヤを求めている」
「他社で『鍛造化は難しい』と断られてしまった」
このような課題をお持ちの開発・設計担当者様は、ぜひ一度当社にご相談ください。工法検討から試作まで、最適なソリューションをご提案いたします。
